103517 OnMetal Global Label Mini identytag

RFID-метка OnMetal Global Label Mini 103517 для металлических поверхностей

identytag OnMetal Global Label Mini 103517 — компактная промышленная UHF RFID-метка для маркировки оборудования, инструмента, металлической тары, контейнеров, деталей и других материальных активов с металлической поверхностью.

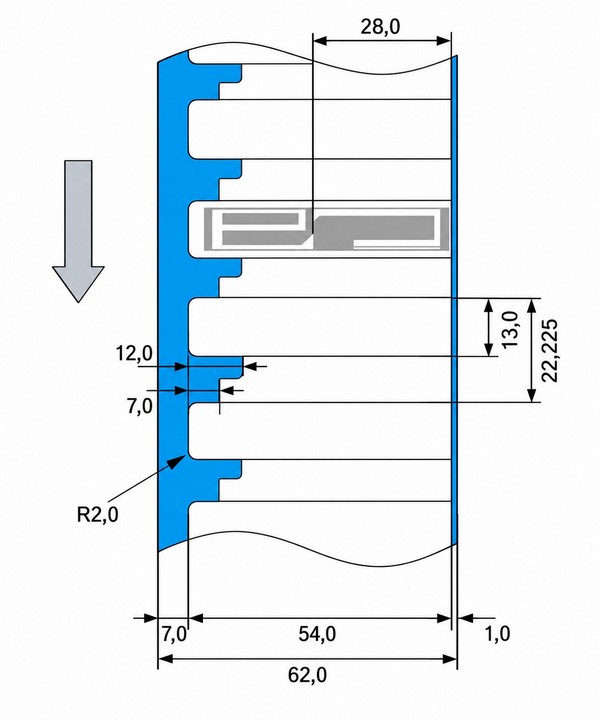

Метка разработана специально для работы непосредственно на металле, где стандартные RFID-этикетки могут значительно терять дальность и стабильность считывания. Компактный размер 54 × 13 × 1,8 мм позволяет применять ее на объектах с ограниченной площадью для маркировки.

Индивидуальная печать и RFID-программирование

Модель 103517 предусматривает возможность индивидуальной печати и предварительного программирования RFID-чипа в соответствии с требованиями проекта.

На белую полиэстеровую поверхность метки можно наносить:

• инвентарный номер;
• серийный номер оборудования;
• штриховой код Code 128;
• Data Matrix;
• QR-код;
• текстовую и служебную информацию;
• логотип предприятия.

Примеры печати и рекомендуемые параметры маркировки

Размер RFID-метки OnMetal Global Label Mini 54 × 13 мм позволяет совместить RFID-идентификацию с визуальной маркировкой. В зависимости от задачи на метку можно наносить инвентарный или серийный номер, линейный штрихкод, Data Matrix и другую служебную информацию.

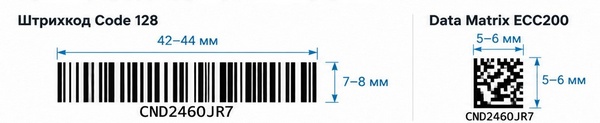

Для термотрансферной печати на принтере с разрешением около 200 dpi в качестве практического ориентира можно использовать следующие параметры:

• Code 128 — ориентировочно 42–44 мм по ширине и 7–8 мм по высоте;
• Data Matrix ECC200 — ориентировочно 5 × 5 или 6 × 6 мм;
• текстовый номер — размещается в зависимости от выбранной компоновки и размера шрифта;
• комбинированная маркировка — RFID + штрихкод + Data Matrix + текстовый номер.

Указанные размеры являются ориентировочными и зависят от конкретного принтера, используемого риббона, настройки печати, длины кодируемых данных и характеристик сканера. Перед серийным использованием рекомендуется выполнить пробную печать и проверить качество считывания.

Белое полиэстеровое покрытие предназначено для термотрансферной печати, что позволяет создавать устойчивую индивидуальную маркировку для промышленной эксплуатации. Одновременно с нанесением визуальной информации в RFID-чип может быть записан индивидуальный электронный идентификатор объекта. Это позволяет использовать одну метку сразу в нескольких сценариях: RFID-считывание, сканирование штрихового или двумерного кода и визуальная идентификация.

RFID-чип NXP UCODE 9xm

В OnMetal Global Label Mini 103517 используется RFID-чип NXP UCODE 9xm. Он поддерживает гибкую структуру EPC-памяти и дополнительную пользовательскую память, что позволяет применять метку не только для хранения короткого идентификатора, но и для более сложных проектов учета и прослеживаемости.

• Reserved Memory — 64 bit;
• EPC Memory — 128 / 256 / 496 bit;
• User Memory — 752 / 624 / 384 bit в зависимости от выбранной конфигурации EPC;
• поддержка стандартов EPCglobal Class 1 Gen 2 и ISO/IEC 18000-6C;
• пассивная UHF RFID-технология без собственного источника питания.

Применение OnMetal Global Label Mini 103517

Метка особенно подходит для проектов, где требуется компактная и устойчивая идентификация металлических объектов:

• маркировка производственного оборудования;
• инвентаризация основных средств;
• учет инструмента и оснастки;
• маркировка металлической тары и контейнеров;
• идентификация деталей и узлов;
• прослеживаемость оборудования и комплектующих;
• учет объектов технического обслуживания и ремонта;
• RFID-инвентаризация на производстве и складе.

RFID + штрихкод + Data Matrix

Размер 54 × 13 мм позволяет использовать метку в проектах, где важно совместить RFID с традиционными технологиями автоматической идентификации.

В зависимости от макета и требований проекта на поверхность можно нанести компактный Data Matrix, линейный штрихкод, индивидуальный номер и другую информацию. Такой подход особенно удобен в переходных системах, где часть сотрудников работает с RFID-оборудованием, а часть — со стандартными сканерами штрихкодов.

Перед серийным применением рекомендуется выполнить тестовую печать и проверить качество считывания кодов конкретными моделями сканеров и RFID-считывателей.

Автоматизация инвентаризации

Использование OnMetal Global Label Mini 103517 позволяет перейти от ручного поиска и сверки инвентарных номеров к автоматизированной RFID-инвентаризации.

Каждая метка может быть связана с карточкой оборудования или материального актива в учетной системе. В цифровом паспорте объекта могут храниться:

• наименование и тип оборудования;
• серийный и инвентарный номера;
• место эксплуатации;
• ответственное подразделение;
• история перемещений;
• техническое состояние;
• данные о ремонтах и обслуживании;
• результаты инвентаризаций.

RFID-считывание позволяет идентифицировать объекты без необходимости точного визуального наведения на каждый код, что особенно полезно при работе с большим количеством оборудования, инструмента или тары.

Подбор и тестирование RFID-меток

Эффективность RFID-маркировки зависит не только от характеристик самой метки, но и от материала объекта, места ее размещения, ориентации относительно антенны, необходимой дальности считывания и условий эксплуатации.

Поэтому перед внедрением рекомендуется проводить практические испытания на реальных объектах заказчика: проверить место установки, качество RFID-считывания, печать визуальной информации и удобство работы персонала.

Vostok-IT помогает подобрать RFID-метки, оборудование для печати и кодирования, мобильные и стационарные RFID-считыватели, а также интегрировать RFID-маркировку в общий контур учета, инвентаризации и управления оборудованием.
