Промышленные RFID-метки для металла: оборудование, контейнеры, тара и транспорт

Промышленные корпусные RFID-метки для металлических объектов

Для маркировки и учета металлической тары, оборудования и промышленного инвентаря часто требуются более защищенные решения, чем обычные самоклеящиеся RFID-этикетки. Железнодорожные вагоны, цистерны, газовые баллоны, пивные кеги, производственные вагонетки, металлические контейнеры и другие многооборотные объекты имеют высокую стоимость и длительный жизненный цикл, поэтому их потеря, пересортица или отсутствие достоверной истории эксплуатации приводят к прямым потерям и усложняют управление активами.

Для таких задач применяются корпусные и защищенные RFID-метки для металлических поверхностей. Они предназначены для надежной идентификации объектов в условиях, где важны механическая прочность, устойчивость к загрязнению, влаге, температурным перепадам, химическим воздействиям и длительной эксплуатации.

Когда нужны корпусные RFID-метки

Компактные печатные OnMetal-метки хорошо подходят для маркировки оборудования и основных средств, если поверхность относительно ровная и не подвергается сильным механическим нагрузкам. Но в более тяжелых условиях эксплуатации целесообразно использовать RFID hard tags — корпусные, ударопрочные и защищенные метки.

Такие решения особенно актуальны для:

• металлических контейнеров и многооборотной тары;
• железнодорожных вагонов и цистерн;
• металлических емкостей и баллонов;
• производственных тележек и вагонеток;
• кег и других оборотных емкостей;
• машин, механизмов и крупного оборудования;
• инструмента и промышленной оснастки;
• объектов, работающих на улице или в агрессивной среде.

RFID-метки для металла и способы крепления

RFID-метка для металла может использоваться как постоянный идентификатор металлического объекта и обеспечивать автоматизированный учет его перемещений и использования.

Корпусные RFID-метки выпускаются в различных конструктивных исполнениях. В зависимости от условий эксплуатации и поверхности объекта они могут крепиться:

• винтами;
• болтами;
• заклепками;
• промышленным клеем;
• двусторонней клейкой лентой;
• комбинированным способом.

Механическое крепление целесообразно использовать там, где объект эксплуатируется длительное время, подвергается ударам, вибрации, мойке или значительным температурным нагрузкам.

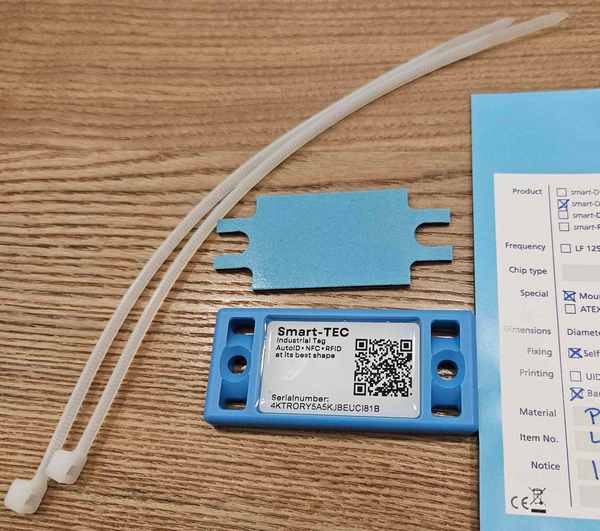

Пример защищенной RFID-метки для металла, рассчитанной на промышленную эксплуатацию и повышенные механические нагрузки.

Пример современной корпусной RFID-метки с мульти-идентификацией

Современная корпусная RFID-метка может выполнять значительно больше функций, чем просто хранение RFID-идентификатора. Хороший пример — Smart-DOME Freestyle F6630 Industrial UHF — промышленная OnMetal RFID-метка для оборудования, металлической тары, контейнеров и других материальных активов.

Метка позволяет реализовать принцип мульти-идентификации, когда один физический объект можно идентифицировать несколькими способами:

• UHF RFID — для дистанционного автоматического считывания и инвентаризации;
• NFC / HF — для локальной идентификации, в том числе смартфоном, в соответствующем исполнении;
• линейный штрихкод — для работы со стандартными сканерами;
• Data Matrix или QR-код — для компактной машинной идентификации;
• текстовый или цифровой номер — для визуальной проверки;
• веб-паспорт объекта — переход по QR-коду или Data Matrix к цифровой карточке оборудования, контейнера или другого актива.

Такой подход позволяет использовать одну и ту же метку в разных бизнес-процессах. Например, RFID применяется для автоматической инвентаризации или контроля прохождения через RFID-портал, штрихкод и Data Matrix — для локальных операций со сканером, а веб-паспорт — для быстрого доступа сотрудника, сервисного специалиста или пользователя к цифровой информации об объекте.

Несколько вариантов крепления одной RFID-метки

Smart-DOME Freestyle F6630 Industrial UHF также хорошо показывает, почему способ крепления необходимо подбирать под конкретный объект и условия эксплуатации. Для одной и той же RFID-метки могут использоваться разные варианты установки:

• клеевая пластина или промышленный клей — для ровных поверхностей без необходимости механической фиксации;
• саморезы, винты или заклепки — для оборудования, контейнеров и других объектов, где требуется надежное долговременное крепление;
• пластиковые стяжки — для рам, труб, решетчатых конструкций, кабелей или объектов, на которых сверление и приклеивание нежелательны.

Таким образом, при выборе корпусной RFID-метки важно учитывать не только частоту, дальность считывания и класс защиты, но и реальный способ установки на объект. Один и тот же тип метки может применяться на различных объектах за счет правильно подобранного варианта крепления.

Чем корпусные OnMetal RFID-метки отличаются от обычных

Металлическая поверхность существенно влияет на работу обычной RFID-антенны и может уменьшать дальность или полностью нарушать стабильность считывания. Поэтому RFID-метки для металла имеют специальную конструкцию, адаптированную для работы непосредственно на металлических объектах.

В зависимости от модели это может быть специальная структура антенны, диэлектрический или экранирующий слой, жесткий корпус или другая конструкция, позволяющая обеспечить стабильное RFID-считывание вблизи металла.

Корпусные промышленные RFID-метки также могут отличаться:

• повышенной ударопрочностью;
• защитой от влаги и пыли;
• устойчивостью к химическим средам;
• работой при высоких и низких температурах;
• стойкостью к вибрации и механическому износу;
• различными вариантами постоянного крепления.

Пассивные RFID-метки без встроенного источника питания

Большинство корпусных RFID-меток для промышленного учета являются пассивными. Они не содержат собственного источника питания и получают энергию от сигнала RFID-считывателя.

Это позволяет использовать метку в течение длительного времени без обслуживания батареи. В зависимости от используемого RFID-чипа и настроек системы в память метки может записываться уникальный идентификатор и дополнительная служебная информация.

Данные могут использоваться для связи физического объекта с цифровой карточкой в системе учета, ERP, EAM, CMMS или специализированной системе RFID-инвентаризации.

RFID-маркировка металлических контейнеров и тары

Одним из наиболее эффективных сценариев применения корпусных RFID-меток является учет металлической многооборотной тары и контейнеров.

Каждая единица тары получает уникальную RFID-метку и цифровой паспорт, в котором могут храниться:

• уникальный номер контейнера;
• тип и назначение;
• текущее местоположение;
• ответственный участок или подразделение;
• история перемещений;
• количество циклов использования;
• техническое состояние;
• данные о мойке и очистке;
• ремонты;
• содержимое или последняя операция;
• результаты инвентаризаций.

Такой подход позволяет контролировать не только наличие объекта, но и его фактический оборот между участками, складами, филиалами или предприятиями.

RFID для вагонов, цистерн и крупного оборудования

Для крупных металлических объектов, таких как железнодорожные вагоны, цистерны, емкости и тяжелое оборудование, особенно важны стабильность считывания, механическая прочность метки и надежное крепление.

В этих случаях обычно используются более крупные корпусные RFID-метки, рассчитанные на длительную эксплуатацию и работу в наружных условиях. В зависимости от проекта они могут устанавливаться винтами, заклепками или промышленным клеем.

Корпусные RFID-метки или печатные OnMetal-этикетки

Для разных объектов оптимальны разные типы RFID-маркировки.

Задача	Рекомендуемый тип RFID-метки
Маркировка оборудования и основных средств в помещении	печатная OnMetal RFID-этикетка
Ограниченное место для маркировки	компактная OnMetal RFID-метка
RFID + штрихкод + Data Matrix + текст	печатная OnMetal RFID-этикетка
Контейнеры и многооборотная тара	защищенная или корпусная RFID-метка
Сильные удары, вибрация и механический износ	ударопрочный RFID hard tag
Вагоны, цистерны и тяжелое оборудование	промышленная корпусная RFID-метка
Необходимо крепление винтами или заклепками	корпусная RFID-метка с монтажными отверстиями

Поэтому при выборе RFID-метки важно начинать не с конкретной модели, а с анализа самого объекта, условий эксплуатации, способа установки и предполагаемого бизнес-процесса учета.

Автоматизированная инвентаризация и контроль перемещений

RFID позволяет перейти от ручной проверки номеров к автоматизированному контролю наличия и перемещения объектов.

В зависимости от задачи могут применяться:

• ручные RFID-считыватели;
• мобильные RFID-терминалы;
• стационарные RFID-посты;
• RFID-ворота и порталы;
• автоматические зоны контроля перемещений.

Это особенно полезно при большом количестве однотипных контейнеров, тары, оборудования или инвентаря, когда ручная идентификация занимает значительное время и дает высокий риск ошибок.

Подбор и тестирование RFID-меток для металла

Даже специализированные RFID-метки для металла необходимо проверять на реальном объекте перед серийным внедрением.

На качество работы влияют:

• материал и толщина металла;
• геометрия объекта;
• место крепления;
• ориентация RFID-метки;
• тип и мощность считывателя;
• расположение RFID-антенн;
• необходимая дальность считывания;
• температура, влажность, загрязнение и механические нагрузки.

Практическое тестирование позволяет подобрать не просто RFID-метку с подходящими паспортными характеристиками, а решение, которое стабильно работает в реальном производственном процессе.

Vostok-IT помогает подобрать печатные, гибкие, корпусные и защищенные RFID-метки для металлических объектов, протестировать их на реальном оборудовании, подобрать RFID-считыватели и интегрировать маркировку в системы учета, инвентаризации, прослеживаемости и управления активами.

По вопросам подбора RFID-меток можно отправить запрос на vostok@pkf.dp.ua, воспользоваться формой обратной связи или связаться с нашими специалистами по телефонам (056) 720-90-37; (067) 384-69-83.
