Промышленная RFID-метка inotec Flex On Metal Global для металлических поверхностей

inotec Flex On Metal Global — промышленная пассивная UHF RFID-метка для долговременной маркировки оборудования, контейнеров, металлических деталей, узлов, транспортных компонентов и других объектов с металлической поверхностью.

Конструкция метки специально адаптирована для работы непосредственно на металле, где обычные RFID-этикетки могут существенно терять стабильность и дальность считывания. Flex On Metal Global объединяет RFID-идентификацию с прочной печатной поверхностью, что позволяет одновременно использовать электронный RFID-код, штрихкод, Data Matrix, серийный номер и другую визуальную информацию.

Метка ориентирована на промышленные задачи, где важны не только RFID-характеристики, но и долговечность маркировки, устойчивость печати и возможность индивидуального оформления.

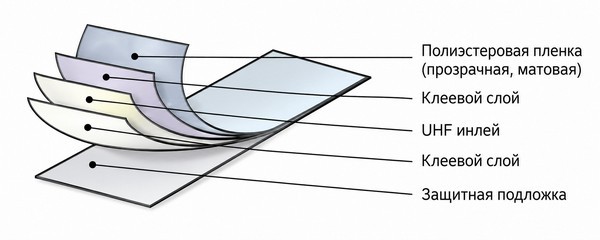

Конструкция inotec Flex On Metal Global

Метка имеет многослойную конструкцию и защищенную печатную поверхность. Нанесенная информация закрывается полиэстеровой пленкой, что повышает устойчивость маркировки к истиранию, загрязнению и механическому воздействию.

Благодаря гибкой конструкции RFID-метка может применяться не только на плоских, но и на некоторых слегка изогнутых металлических поверхностях.

Основные конструктивные параметры:

минимальный формат метки — около 105 × 30 мм;
толщина без подложки — около 2,0 мм;
размер RFID-антенны — около 92,5 × 20 мм;
защита печати — полиэстеровая пленка;
возможность индивидуальной многоцветной печати.

RFID-чип NXP UCODE 9xm

В inotec Flex On Metal Global используется RFID-чип NXP UCODE 9xm, предназначенный для промышленных UHF RFID-применений.

Чип поддерживает гибкую конфигурацию EPC-памяти и дополнительную пользовательскую память, что позволяет использовать метку как в простых системах идентификации, так и в более сложных проектах учета, технического обслуживания и прослеживаемости.

RFID-технология — пассивная UHF;

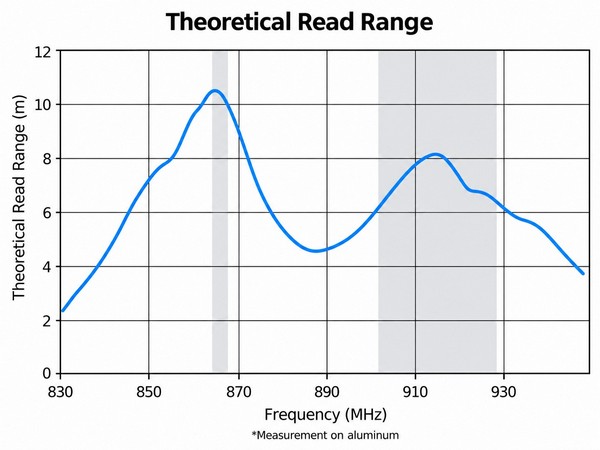

рабочий частотный диапазон — 860–960 MHz;
RFID-чип — NXP UCODE 9xm;
EPC Memory — 128 / 256 / 496 bit;
поддержка стандарта EPC Class 1 Gen 2;
поддержка ISO/IEC 18000-63.

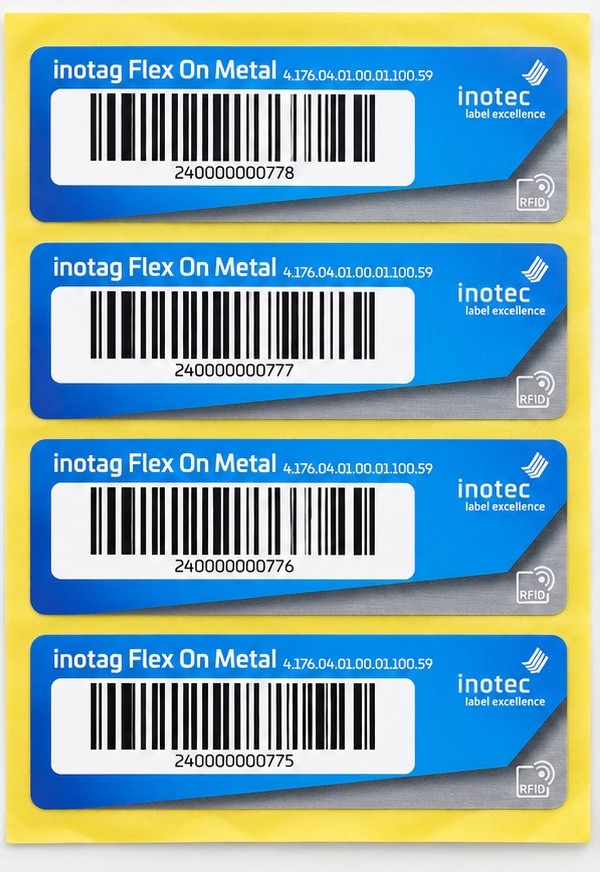

Индивидуальная печать и RFID-программирование

Одной из ключевых особенностей inotec Flex On Metal Global является возможность изготовления RFID-метки с индивидуальным оформлением под конкретное предприятие или проект.

На поверхность метки можно наносить:

инвентарный номер;
серийный номер;
штрихкод Code 128;
Data Matrix;
QR-код;
наименование оборудования;
служебную информацию;
логотип предприятия;
графические элементы и цветовое оформление.

Технология печати позволяет использовать многоцветное оформление CMYK, включая логотипы, графику и другие элементы корпоративной маркировки.

Одновременно с печатью RFID-чип может быть запрограммирован индивидуальным электронным идентификатором в соответствии со структурой данных заказчика.

RFID + штрихкод + Data Matrix

Flex On Metal Global позволяет объединить несколько технологий автоматической идентификации на одном физическом носителе.

Один объект может одновременно иметь:

уникальный RFID-идентификатор;
линейный штрихкод;
Data Matrix или QR-код;
человекочитаемый инвентарный или серийный номер.

Такой подход особенно удобен для предприятий, где RFID внедряется поэтапно или разные участки используют разные технологии считывания.

Например, RFID может использоваться для быстрой инвентаризации и автоматического контроля перемещений, а Data Matrix или штрихкод — для локальной идентификации конкретного объекта во время ремонта, обслуживания или производственной операции.

Где применяется inotec Flex On Metal Global

Метка ориентирована на промышленные объекты, где требуется стойкая и долговременная RFID-маркировка.

Типовые области применения:

производственное оборудование;
металлические контейнеры;
многооборотная производственная тара;
литые металлические детали;
узлы машин и механизмов;
компоненты транспортных средств;
кузовные элементы;
инструмент и оснастка;
металлические конструкции;
объекты технического обслуживания и ремонта.

RFID-маркировка оборудования и основных средств

При использовании Flex On Metal Global для маркировки оборудования каждая RFID-метка может быть связана с цифровой карточкой конкретного объекта в ERP, EAM, CMMS или другой информационной системе.

В цифровом паспорте оборудования могут храниться:

наименование и тип оборудования;
серийный и инвентарный номера;
производитель и модель;
место эксплуатации;
ответственное подразделение;
дата ввода в эксплуатацию;
техническое состояние;
история перемещений;
ремонты и регламентные работы;
результаты технических осмотров;
результаты инвентаризаций.

Таким образом, RFID-метка становится постоянным идентификатором физического объекта и обеспечивает его связь с цифровой историей на протяжении всего жизненного цикла.

Автоматизированная RFID-инвентаризация

Использование промышленных OnMetal RFID-меток позволяет значительно упростить инвентаризацию оборудования, контейнеров, тары и других материальных активов.

В отличие от обычного штрихкода, RFID не требует точного наведения сканера на каждую метку и прямой видимости печатного кода.

Для RFID-инвентаризации могут использоваться:

ручные RFID-считыватели;
мобильные RFID-терминалы;
стационарные RFID-считыватели;
RFID-посты;
RFID-ворота и порталы;
автоматические системы контроля перемещения активов.

Это позволяет сократить время проведения инвентаризации и уменьшить количество ручных операций.

Прослеживаемость контейнеров и многооборотной тары

Отдельное направление применения Flex On Metal Global — RFID-маркировка металлических контейнеров и многооборотной производственной тары.

В этом случае RFID-метка может использоваться для контроля:

идентификации конкретного контейнера;
его текущего местоположения;
перемещений между производственными участками;
количества циклов использования;
технического состояния;
мойки и очистки;
ремонтов;
содержимого контейнера;
истории использования.

RFID позволяет связать физическую тару с ее цифровым паспортом и включить ее в общую систему прослеживаемости производства.

Преимущества защищенной печати

Для промышленной маркировки важна не только работоспособность RFID-чипа, но и сохранность визуальной информации на протяжении длительного времени.

В Flex On Metal Global печать защищается полиэстеровой пленкой. Это снижает риск повреждения штрихкода, Data Matrix, инвентарного номера или другой напечатанной информации в процессе эксплуатации.

Такой подход особенно важен для оборудования, контейнеров и других объектов, которые регулярно перемещаются, контактируют с персоналом, производственной тарой или подвергаются механическим воздействиям.

Flex On Metal Global или компактные OnMetal-метки

Выбор между inotec Flex On Metal Global и компактными OnMetal RFID-метками зависит от задачи.

Компактные метки формата 54 × 13 или 54 × 25 мм целесообразны там, где площадь для маркировки ограничена и требуется небольшая RFID-этикетка.

inotec Flex On Metal Global целесообразно рассматривать там, где важны:

большая площадь для печатной информации;
индивидуальный цветной дизайн;
защищенная печать;
долговременная промышленная маркировка;
хорошая визуальная идентификация объекта;
маркировка крупных контейнеров, машин, узлов и оборудования.

Подбор и тестирование RFID-меток

Эффективность RFID-маркировки зависит не только от характеристик самой метки. На результат влияют материал и геометрия объекта, место установки, ориентация RFID-метки, тип RFID-считывателя, антенна, мощность и условия эксплуатации.

Поэтому перед серийным внедрением рекомендуется проводить практические испытания на реальных объектах заказчика.

Во время тестирования целесообразно проверить:

возможные места установки RFID-метки;
стабильность RFID-считывания;
реальную дальность работы;
считывание в разных положениях объекта;
качество печати штрихкода и Data Matrix;
устойчивость маркировки к условиям эксплуатации;
удобство работы персонала;
совместимость с RFID-оборудованием и программным обеспечением.

Vostok-IT помогает подобрать промышленные RFID-метки, оборудование для RFID-кодирования, мобильные и стационарные RFID-считыватели, а также интегрировать RFID-маркировку в системы учета, инвентаризации, прослеживаемости, технического обслуживания и управления оборудованием.
