RFID-метки identytag OnMetal Global Label Mini 54 × 13 мм

Компактные RFID-метки для металлических поверхностей

identytag OnMetal Global Label Mini 54 × 13 мм — серия компактных промышленных UHF RFID-меток для маркировки оборудования, инструмента, металлической тары, контейнеров, деталей и других материальных активов с металлической поверхностью.

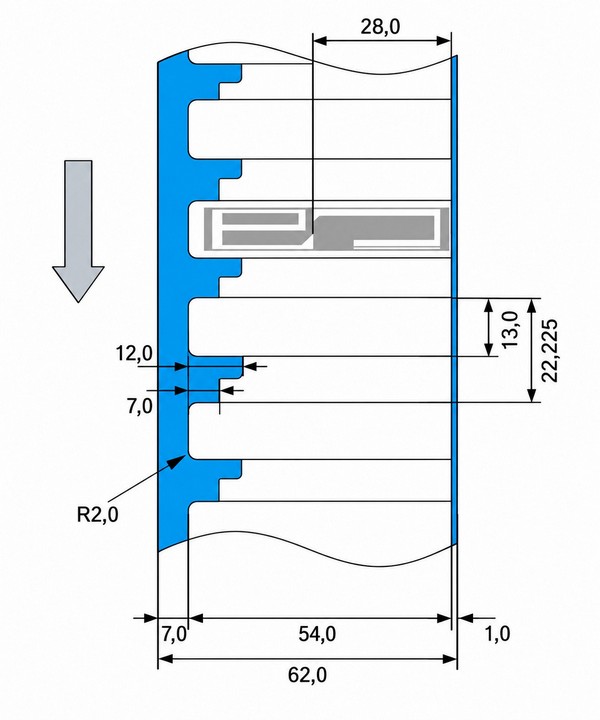

Метки специально разработаны для работы непосредственно на металле, где обычные RFID-этикетки могут существенно терять дальность и стабильность считывания. Компактный формат 54 × 13 × 1,8 мм позволяет использовать их на объектах с ограниченной площадью для размещения маркировки.

Основные варианты OnMetal Global Label Mini

Серия включает модификации с RFID-чипами NXP UCODE 9xm и NXP UCODE 9xe, а также варианты поставки без предварительной персонализации или с индивидуальной печатью и RFID-программированием.

Артикул	RFID-чип	EPC Memory	User Memory	Вариант поставки
103516	NXP UCODE 9xm	128 / 256 / 496 bit	752 / 624 / 384 bit	без предварительной печати и программирования
103517	NXP UCODE 9xm	128 / 256 / 496 bit	752 / 624 / 384 bit	с индивидуальной печатью и программированием
103518	NXP UCODE 9xe	128 bit	нет	без предварительной печати и программирования
103519	NXP UCODE 9xe	128 bit	нет	с индивидуальной печатью и программированием

Какую модификацию выбрать

Для универсальных задач учета, прослеживаемости и инвентаризации в первую очередь стоит рассматривать модификации на базе NXP UCODE 9xm. Они имеют гибкую EPC-память и дополнительную User Memory, что дает больше возможностей для построения структуры идентификаторов и хранения дополнительных данных.

Если для проекта достаточно стандартного 128-bit EPC и дополнительная пользовательская память не требуется, можно использовать более простые модификации на базе UCODE 9xe.

Индивидуальная печать и RFID-программирование

Белая полиэстеровая поверхность меток предназначена для термотрансферной печати. На нее можно наносить:

• инвентарный номер;
• серийный номер;
• штрихкод Code 128;
• Data Matrix;
• QR-код;
• текстовую и служебную информацию;
• логотип предприятия.

В зависимости от выбранного артикула метки могут поставляться без предварительной персонализации для последующей печати и RFID-кодирования либо уже с индивидуальной печатью и предварительным программированием RFID-чипа.

RFID + штрихкод + Data Matrix

Формат 54 × 13 мм позволяет объединить RFID-идентификацию с традиционными технологиями автоматической идентификации. На одной метке можно одновременно использовать RFID, линейный штрихкод, Data Matrix и человекочитаемый номер.

Для термотрансферного принтера с разрешением около 200 dpi в качестве практического ориентира можно использовать следующие параметры:

• Code 128 — приблизительно 42–44 мм по ширине и 7–8 мм по высоте;
• Data Matrix ECC200 — приблизительно 5 × 5 или 6 × 6 мм;
• текстовый номер — в зависимости от выбранного макета и размера шрифта.

Указанные размеры являются ориентировочными. Перед серийным применением рекомендуется выполнить пробную печать и проверить качество считывания используемыми моделями сканеров и RFID-считывателей.

Основные технические характеристики

• размер — 54 × 13 × 1,8 мм;
• рабочая частота — 865–928 MHz;
• стандарты — ISO/IEC 18000-6C, EPCglobal Class 1 Gen 2;
• дальность считывания — до 3,5 м ETSI и до 4 м FCC в лабораторных условиях;
• материал поверхности — белый полиэстер;
• печать — термотрансферная;
• клеевой слой — постоянный акриловый клей;
• рабочая температура — от -20°C до +85°C;
• минимальная температура нанесения — +5°C;
• степень защиты — IP68;
• ресурс записи RFID-памяти — до 100 000 циклов при +25°C.

Где применяются RFID-метки 54 × 13 мм

Компактный формат OnMetal Global Label Mini особенно удобен для:

• маркировки производственного оборудования;
• инвентаризации основных средств;
• учета инструмента и оснастки;
• маркировки металлической тары и контейнеров;
• идентификации деталей и узлов;
• прослеживаемости оборудования и комплектующих;
• учета объектов технического обслуживания и ремонта;
• RFID-инвентаризации на производстве и складе.

Автоматизация инвентаризации оборудования

RFID-маркировка позволяет перейти от ручного поиска и сверки инвентарных номеров к автоматизированной инвентаризации. Каждая физическая RFID-метка может быть связана с цифровым паспортом объекта в системе учета, ERP или EAM.

В цифровом паспорте могут храниться наименование и тип оборудования, серийный и инвентарный номера, текущее место эксплуатации, ответственное подразделение, история перемещений, техническое состояние, информация о ремонтах и техническом обслуживании, а также результаты проведенных инвентаризаций.

RFID-считывание не требует точного визуального наведения сканера на каждый код. Это позволяет быстрее обнаруживать и идентифицировать промаркированные объекты при работе с большим количеством оборудования, инструмента или производственной тары.

Подбор RFID-метки под конкретный объект

При выборе RFID-метки необходимо учитывать не только ее размер и используемый RFID-чип. Важны материал и геометрия объекта, доступная площадь для размещения метки, место установки, требуемая дальность считывания, ориентация относительно RFID-антенны, условия эксплуатации и требования к печатной информации.

Поэтому перед серийным внедрением рекомендуется проводить практические испытания меток непосредственно на реальных объектах заказчика и проверять RFID-считывание в условиях будущей эксплуатации.

Vostok-IT помогает подобрать промышленные RFID-метки, оборудование для печати и кодирования, мобильные и стационарные RFID-считыватели, а также интегрировать RFID-маркировку в системы учета, инвентаризации, прослеживаемости и управления оборудованием.
