Промислова RFID-мітка inotec Flex On Metal Global для металевих поверхонь

inotec Flex On Metal Global — промислова пасивна UHF RFID-мітка для довготривалого маркування обладнання, контейнерів, металевих деталей, вузлів, транспортних компонентів та інших об'єктів з металевою поверхнею.

Конструкція мітки спеціально адаптована для роботи безпосередньо на металі, де звичайні RFID-етикетки можуть суттєво втрачати стабільність і дальність зчитування. Flex On Metal Global поєднує RFID-ідентифікацію з міцною друкованою поверхнею, що дозволяє одночасно використовувати електронний RFID-код, штрихкод, Data Matrix, серійний номер та іншу візуальну інформацію.

Мітка орієнтована на промислові задачі, де важливі не лише RFID-характеристики, а й довговічність маркування, стійкість друку та можливість індивідуального оформлення.

Основні характеристики, варіанти персоналізації та інформацію для замовлення дивіться у товарній картці inotec Flex On Metal Global .

Конструкція inotec Flex On Metal Global

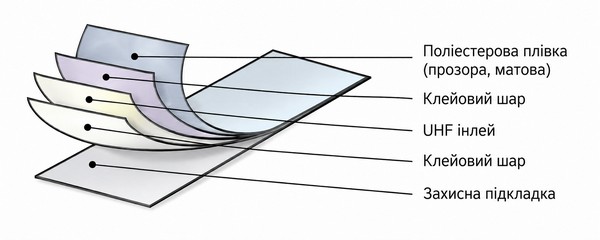

Мітка має багатошарову конструкцію та захищену друковану поверхню. Надрукована інформація закривається поліестерною плівкою, що підвищує стійкість маркування до стирання, забруднення та механічного впливу.

Завдяки гнучкій конструкції RFID-мітка може застосовуватися не лише на плоских, а й на деяких злегка вигнутих металевих поверхнях.

Основні конструктивні параметри:

• мінімальний формат мітки — приблизно 105 × 30 мм;
• товщина без підкладки — близько 2,0 мм;
• розмір RFID-антени — близько 92,5 × 20 мм;
• захист друку — поліестерна плівка;
• можливість індивідуального багатокольорового друку.

RFID-чип NXP UCODE 9xm

У inotec Flex On Metal Global використовується RFID-чип NXP UCODE 9xm, орієнтований на промислові UHF RFID-застосування.

Чип підтримує гнучку конфігурацію EPC-пам'яті та додаткову користувацьку пам'ять, що дозволяє використовувати мітку як у простих системах ідентифікації, так і у складніших проектах обліку, технічного обслуговування та простежуваності.

• RFID-технологія — пасивна UHF;
• робочий частотний діапазон — 860–960 MHz;
• RFID-чип — NXP UCODE 9xm;
• EPC Memory — 128 / 256 / 496 bit;
• підтримка стандарту EPC Class 1 Gen 2;
• підтримка ISO/IEC 18000-63.

Дальність RFID-зчитування та робочий діапазон

inotec Flex On Metal Global розроблена для роботи у широкому UHF-діапазоні та може застосовуватися в RFID-системах, що використовують різні регіональні частотні діапазони.

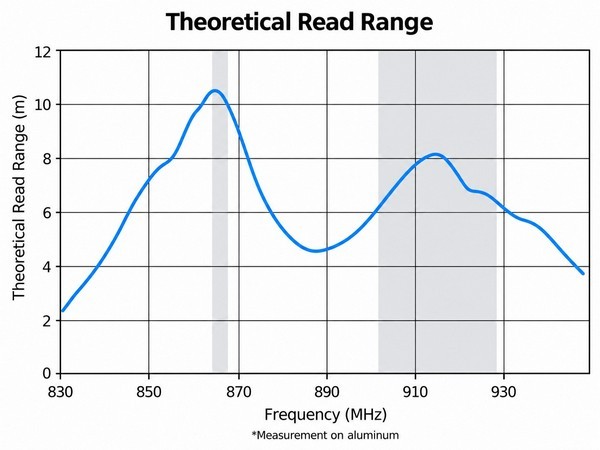

За даними виробника, під час вимірювання на алюмінієвій поверхні теоретична дальність зчитування досягає приблизно 10 м у діапазоні 865–868 МГц та близько 8 м у діапазоні 902–928 МГц.

Фактична дальність RFID-зчитування залежить не лише від характеристик самої мітки та зчитувача, а й від:

• розміру металевої поверхні;
• геометрії та стану об'єкта;
• місця встановлення RFID-мітки;
• орієнтації мітки відносно RFID-антени;
• потужності та налаштувань RFID-зчитувача;
• типу та розташування антен;
• умов експлуатації.

Саме тому перед серійним впровадженням рекомендується проводити практичне тестування RFID-мітки безпосередньо на тому обладнанні, контейнері або металевому виробі, який планується маркувати.

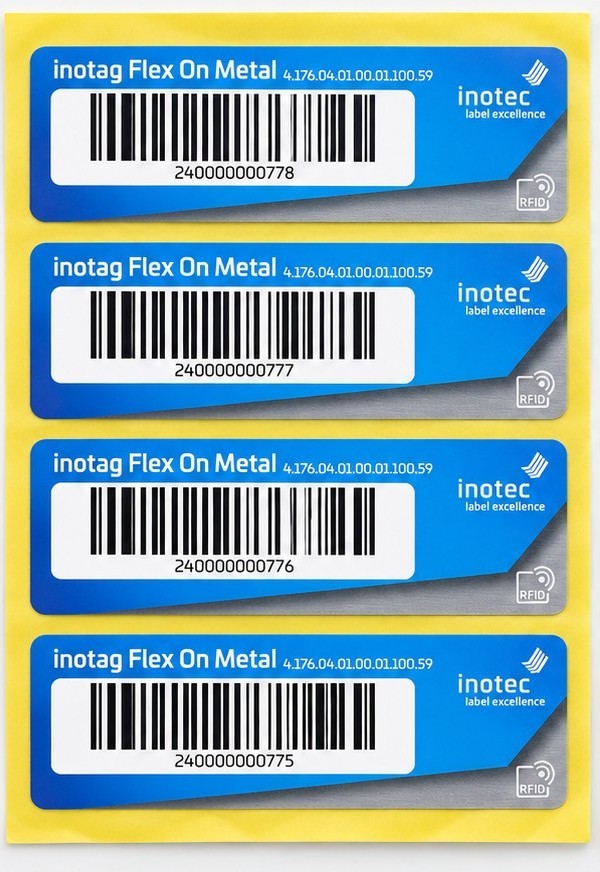

Індивідуальний друк і RFID-програмування

Однією з важливих особливостей inotec Flex On Metal Global є можливість виготовлення RFID-мітки з індивідуальним оформленням під конкретне підприємство або проект.

На поверхню мітки можна наносити:

• інвентарний номер;
• серійний номер;
• штрихкод Code 128;
• Data Matrix;
• QR-код;
• найменування обладнання;
• службову інформацію;
• логотип підприємства;
• графічні елементи та кольорове оформлення.

Технологія друку дозволяє використовувати багатокольорове оформлення CMYK, включаючи логотипи, графіку та інші елементи корпоративного маркування.

Паралельно з друком RFID-чип може бути запрограмований індивідуальним електронним ідентифікатором відповідно до структури даних замовника.

Для замовлення серії RFID-міток з індивідуальним дизайном, змінними даними, штрихкодом, Data Matrix, QR-кодом і RFID-програмуванням перейдіть до товарної картки inotec Flex On Metal Global . Там наведено вимоги до макета та файлів змінних даних для підготовки замовлення.

RFID + штрихкод + Data Matrix

Flex On Metal Global дозволяє об'єднати кілька технологій автоматичної ідентифікації на одному фізичному носії.

Один об'єкт може одночасно мати:

• унікальний RFID-ідентифікатор;
• лінійний штрихкод;
• Data Matrix або QR-код;
• людиночитаний інвентарний чи серійний номер.

Такий підхід особливо зручний для підприємств, де RFID впроваджується поступово або де різні ділянки використовують різні технології зчитування.

Наприклад, RFID може використовуватись для швидкої інвентаризації та автоматичного контролю переміщень, а Data Matrix або штрихкод — для локальної ідентифікації конкретного об'єкта під час ремонту, обслуговування чи виробничої операції.

Де застосовується inotec Flex On Metal Global

Мітка орієнтована на промислові об'єкти, де потрібне стійке та довготривале RFID-маркування.

Типові області застосування:

• виробниче обладнання;
• металеві контейнери;
• багатооборотна виробнича тара;
• литі металеві деталі;
• вузли машин і механізмів;
• компоненти транспортних засобів;
• кузовні елементи;
• інструмент та оснащення;
• металеві конструкції;
• об'єкти технічного обслуговування та ремонту.

RFID-маркування обладнання та основних засобів

При використанні Flex On Metal Global для маркування обладнання кожна RFID-мітка може бути пов'язана з цифровою карткою конкретного об'єкта в ERP, EAM, CMMS або іншій інформаційній системі.

У цифровому паспорті обладнання можуть зберігатися:

• найменування та тип обладнання;
• серійний та інвентарний номери;
• виробник і модель;
• місце експлуатації;
• відповідальний підрозділ;
• дата введення в експлуатацію;
• технічний стан;
• історія переміщень;
• ремонти та регламентні роботи;
• результати технічних оглядів;
• результати інвентаризацій.

Таким чином, RFID-мітка стає постійним ідентифікатором фізичного об'єкта та забезпечує його зв'язок із цифровою історією протягом усього життєвого циклу.

Автоматизована RFID-інвентаризація

Використання промислових OnMetal RFID-міток дозволяє значно спростити інвентаризацію обладнання, контейнерів, тари та інших матеріальних активів.

На відміну від звичайного штрихкоду, RFID не потребує точного наведення сканера на кожну мітку та прямої видимості друкованого коду.

Для RFID-інвентаризації можуть використовуватися:

• ручні RFID-зчитувачі;
• мобільні RFID-термінали;
• стаціонарні RFID-зчитувачі;
• RFID-пости;
• RFID-ворота та портали;
• автоматичні системи контролю переміщення активів.

Це дозволяє скоротити час проведення інвентаризації та зменшити кількість ручних операцій.

Простежуваність контейнерів і багатооборотної тари

Окремий напрям застосування Flex On Metal Global — RFID-маркування металевих контейнерів та багатооборотної виробничої тари.

У цьому випадку RFID-мітка може використовуватися для контролю:

• ідентифікації конкретного контейнера;
• його поточного місцезнаходження;
• переміщень між виробничими ділянками;
• кількості циклів використання;
• технічного стану;
• миття та очищення;
• ремонтів;
• вмісту контейнера;
• історії використання.

RFID дозволяє пов'язати фізичну тару з її цифровим паспортом та включити її у загальну систему простежуваності виробництва.

Переваги захищеного друку

Для промислового маркування важлива не лише працездатність RFID-чипа, але й збереження візуальної інформації протягом тривалого часу.

У Flex On Metal Global друк захищається поліестерною плівкою. Це зменшує ризик пошкодження штрихкоду, Data Matrix, інвентарного номера або іншої надрукованої інформації в процесі експлуатації.

Такий підхід особливо важливий для обладнання, контейнерів та інших об'єктів, які регулярно переміщуються, контактують з персоналом, виробничою тарою або піддаються механічним впливам.

Flex On Metal Global або компактні OnMetal-мітки

Вибір між inotec Flex On Metal Global та компактними OnMetal RFID-мітками залежить від задачі.

Компактні мітки формату 54 × 13 або 54 × 25 мм доцільні там, де площа для маркування обмежена та потрібна невелика RFID-етикетка.

inotec Flex On Metal Global доцільно розглядати там, де важливі:

• більша площа для друкованої інформації;
• індивідуальний кольоровий дизайн;
• захищений друк;
• довготривале промислове маркування;
• добра візуальна ідентифікація об'єкта;
• маркування великих контейнерів, машин, вузлів та обладнання.

Підбір і тестування RFID-міток

Ефективність RFID-маркування залежить не лише від характеристик мітки. На результат впливають матеріал і геометрія об'єкта, місце встановлення, орієнтація RFID-мітки, тип RFID-зчитувача, антена, потужність та умови експлуатації.

Тому перед серійним впровадженням рекомендується провести практичні випробування на реальних об'єктах замовника.

Під час тестування доцільно перевірити:

• можливі місця встановлення RFID-мітки;
• стабільність RFID-зчитування;
• реальну дальність роботи;
• зчитування в різних положеннях об'єкта;
• якість друку штрихкоду та Data Matrix;
• стійкість маркування до умов експлуатації;
• зручність роботи персоналу;
• сумісність з RFID-обладнанням та програмним забезпеченням.

Vostok-IT допомагає підібрати промислові RFID-мітки, обладнання для RFID-кодування, мобільні та стаціонарні RFID-зчитувачі, а також інтегрувати RFID-маркування у системи обліку, інвентаризації, простежуваності, технічного обслуговування та управління обладнанням.
