Применение RFID-технологии на складе

RFID-технологии на складе применяются для автоматизации учета, контроля перемещений, диспетчеризации транспорта, идентификации логистических единиц и снижения количества ошибок при складских операциях. В зависимости от задач предприятия RFID может использоваться как самостоятельный инструмент контроля или как дополнительный технологический слой к WMS, ERP, штрихкодовой маркировке и системам видеонаблюдения.

На практике RFID не всегда заменяет штриховые коды, QR-коды или DataMatrix-коды. Чаще всего радиочастотная идентификация дополняет существующие схемы учета, ускоряет операции, обеспечивает фоновый контроль и помогает автоматически фиксировать события, которые при ручном сканировании могут быть пропущены.

Основные варианты применения RFID на складе

• RFID-контроль транспорта;
• RFID-порталы, или RFID-гейты, на воротах и рампах;
• ручные RFID-считыватели и терминалы сбора данных;
• мобильные погрузчики с RFID-системами;
• RFID-маркировка логистических единиц при сборе заказов;
• RFID-контроль тары, паллет, контейнеров и складских мест хранения.

RFID-контроль транспорта

На многих проектах RFID-контроль транспорта является одним из самых понятных и эффективных вариантов начала внедрения RFID-системы учета. В первую очередь речь идет об автоматизации контроля автомобильного транспорта на КПП, автомобильных весовых, в зонах погрузки, разгрузки и проезда по территории складского комплекса.

RFID-система автоматически фиксирует прибытие и убытие транспорта, прохождение контрольных точек, время нахождения на территории, заезд к рампе или на весовую. Это позволяет организовать диспетчеризацию транспорта, контролировать тайминг логистических операций и управлять движением автомобилей по территории склада или производственного предприятия.

В некоторых случаях уже имеющиеся технические талоны тягачей оснащены RFID-метками и могут использоваться как готовые идентификаторы. Это снижает расходы на дополнительную маркировку транспорта. Если у предприятия есть собственный автопарк, RFID-метками можно дополнительно оснащать прицепы, полуприцепы, контейнеры и другую транспортную тару. Такой подход позволяет контролировать не только прибытие автомобиля, но и фактическое перемещение конкретной логистической единицы.

RFID-контроль транспорта особенно полезен при работе с автомобильными весовыми. Система может автоматически определять транспортное средство, фиксировать событие взвешивания, связывать данные с документами, рейсом, заказом или поставкой. Это снижает влияние человеческого фактора и ускоряет прохождение контрольных операций.

RFID-контроль железнодорожного транспорта

С RFID-контролем железнодорожного транспорта ситуация сложнее. Технически автоматическая идентификация вагонов, локомотивов и пломб возможна, однако во многих странах отсутствует единый обязательный стандарт оснащения вагонов RFID-метками. Разные отрасли и предприятия пытаются маркировать вагоны своими способами, при этом железная дорога при приеме вагонов может требовать удалять «лишние» метки, включая этикетки со штриховыми кодами.

Поэтому RFID-учет железнодорожного транспорта чаще рассматривается в рамках локальных проектов: на закрытых территориях предприятий, промышленных площадках, терминалах, карьерах, металлургических и цементных заводах. Для полноценного масштабного внедрения необходима единая стандартизация на уровне железнодорожной инфраструктуры, однако эта задача во многих странах остается нерешенной десятилетиями.

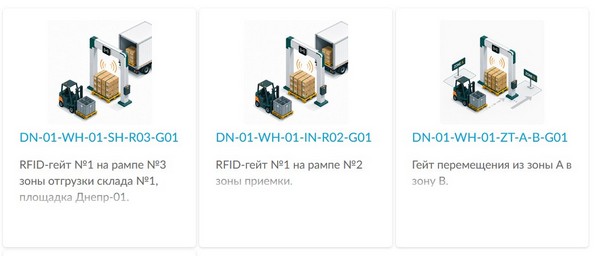

RFID-порталы, или гейты, для ворот и рамп

RFID-порталы применяются на рампах, проходных, внутрискладских воротах и контрольных точках для автоматической фиксации перемещения паллет, контейнеров, сеток, тележек, ящиков и других логистических единиц.

Важно: на RFID-портале обычно считывается метка паллето-места или логистической единицы, а не все RFID-метки вложенных товаров. Система контролирует перемещение именно логистической единицы. Список вложений формируется и проверяется на этапах сборки, комплектации, упаковки, разборки или приемки паллето-места.

Контрольные точки входа и выхода могут быть организованы на одних воротах. Это позволяет определить направление перемещения груза и автоматически зафиксировать событие прохода через контрольную зону.

Оснащение ворот погрузки и разгрузки RFID-порталами обеспечивает автоматический контроль перемещения паллет и транспортной тары. Система фиксирует время прибытия и убытия грузов, прохождение контрольных зон, перемещение между участками склада, а также операции распаковки, размещения или отправки логистических единиц.

Архитектурно RFID-порталы представляют собой комплексное программно-аппаратное решение. В его состав входят RFID-считыватели, антенны, контроллеры, коммуникационная серверная программа, центральная база данных, а также автономные локальные базы данных для работы системы в случае временной потери связи с центральной базой. Дополнительно реализуются интеграционные решения для обмена данными с учетными системами предприятия: WMS, ERP, EAM, MES/MAS и другими программными комплексами.

Задача RFID-серверной программы — обеспечивать бесперебойную работу RFID-контура: чтение RFID-меток, обработку событий, запись данных в базу, обмен информацией с учетными системами, а также управление внешними устройствами — шлагбаумами, светофорами, сигнальными колоннами, табло, звуковой и световой индикацией.

Важно: вся складская бизнес-логика остается на стороне учетного программного обеспечения — WMS, ERP, EAM или другой системы складского учета. RFID-подсистема не заменяет учетную систему, а обеспечивает работу радиочастотного контура: считывание меток, передачу событий, подтверждение прохождения контрольных точек и обмен данными с программами учета.

RFID-портал может работать как основная точка автоматического учета или как теневая дублирующая система к ручному сканированию логистических номеров. Во втором случае система помогает выявлять пропущенные операции ручного сканирования и расхождения между фактическим перемещением груза и данными в WMS или ERP.

Ручные RFID-считыватели

Ручные RFID-считыватели и терминалы сбора данных с RFID-модулем позволяют работать с RFID-метками, штриховыми кодами, QR-кодами и DataMatrix-кодами в одном устройстве. Это удобно для складов, где одновременно используются разные технологии идентификации.

Ручные RFID-считыватели применяются для приемки, инвентаризации, поиска товаров, контроля отгрузки, проверки паллет, работы с транспортной тарой и уточнения данных в спорных ситуациях. Ими могут оснащаться кладовщики, комплектовщики заказов, сотрудники зоны приемки, водители мобильных погрузчиков и персонал, отвечающий за контроль отгрузок.

Как правило, RFID-идентификация не заменяет полностью штрихкодовую маркировку, а дополняет ее. Штриховой код, QR-код или DataMatrix-код удобен для точного визуального контроля и адресной операции сканирования. RFID удобен тогда, когда нужно быстро считать метку без прямой видимости, выполнить групповое считывание, найти объект или автоматически подтвердить факт перемещения.

Ручной RFID-считыватель также используется при сбоях считывания на RFID-портале. С его помощью сотрудник может проверить RFID-метку паллето-места, уточнить причину сбоя, определить поврежденную метку, ошибку размещения или проблему с настройкой зоны считывания.

Мобильные погрузчики с RFID-системами

Оснащение мобильных погрузчиков RFID-системами позволяет организовать как фоновый контроль складских операций, так и основной учет размещения грузов. Такой подход особенно полезен на складах с большим количеством паллет, контейнеров, оборотной тары и зон хранения.

В базовом варианте RFID-считыватель на погрузчике передает данные о метке тогда, когда она появляется в зоне считывания, и фиксирует момент, когда метка пропадает из этой зоны. Эти данные можно сопоставлять с другими событиями: сканированием штрихового кода места хранения, координатами нахождения погрузчика, данными WMS, показаниями RFID-порталов и видеонаблюдением.

Такой сценарий позволяет выявлять ошибки размещения, искать «потеряшки» — грузы, которые фактически были перемещены, но не были корректно внесены в систему, а также контролировать случаи, когда водитель погрузчика не указал код места хранения. Если метка перестала считываться в определенной зоне, система может приблизительно определить координаты размещения груза.

Координатный RFID-контроль склада

Следующий уровень автоматизации — координатный RFID-контроль. Полный RFID-контроль складского помещения возможен тогда, когда RFID-метками промаркированы зоны хранения, стеллажи, ряды, полки, ячейки, тара и логистические единицы, а складская техника оснащена RFID-считывателями.

В идеальном варианте RFID-система интегрируется с WMS, системой позиционирования складской техники и сотрудников, а также с системой видеонаблюдения. Только комплексный подход позволяет сопоставлять события RFID, действия операторов, перемещение техники, данные учета и фактическую картину на складе.

Внедрение координатной RFID-системы начинается с маркировки склада. Стеллажные места хранения — ряды, секции, полки, ячейки и зоны — оснащаются RFID-метками. Пассивные RFID-метки имеют сравнительно невысокую стоимость, поэтому координатная сетка склада может быть достаточно детализированной.

Чтобы координатная сетка заработала, мобильные погрузчики дооснащаются RFID-считывателями и антеннами. При перемещении продукции в паллетах, контейнерах или ящиках система может фиксировать номер RFID-метки тары и номер RFID-метки ячейки хранения.

Для этого на погрузчик могут устанавливаться несколько антенн:

• первая антенна считывает RFID-метку перемещаемого груза или тары;
• вторая антенна считывает RFID-метку ячейки или зоны хранения;
• третья антенна может использоваться для считывания напольных RFID-меток и уточнения маршрута движения погрузчика.

RFID не заменяет WMS, а дополняет ее

Важно: внедрение RFID-системы на складе не заменяет WMS или ERP-систему, а дополняет контур складского учета технологией радиочастотной идентификации. Для эффективной работы RFID потребуется интеграция с учетной системой предприятия, доработка бизнес-логики, настройка событий, правил контроля и сценариев обработки исключений.

Даже при внедрении RFID все ключевые объекты склада желательно маркировать штриховыми кодами или 2D-кодами: товары, места хранения, транспортную тару, паллеты, контейнеры и логистические единицы. Это обеспечивает резервный, визуально понятный и технологически надежный способ идентификации.

RFID особенно эффективен там, где нужно ускорить операции, автоматизировать контроль перемещения, снизить количество ручных сканирований и получать данные о событиях в фоновом режиме. Штриховые и 2D-коды остаются важными для точного подтверждения операций, работы с документами, контроля упаковки и взаимодействия с персоналом.

RFID-маркировка при сборе заказов

Один из распространенных сценариев применения RFID на складе — контроль сборки заказов и перемещения логистических единиц. Порядок работы может быть следующим: сначала сотрудник сканирует номер места хранения, затем штриховой код или 2D-код товара, после этого код ящика, контейнера или паллеты, в которую помещается заказ. Программа фиксирует, где и что было взято, и добавляет позицию к заказу.

RFID в этом сценарии может использоваться по-разному. В одном варианте система ожидает RFID-метку ящика или паллеты с собранным заказом. В другом варианте дополнительно считываются RFID-метки товаров, вложений или транспортной тары. После прохождения RFID-портала система подтверждает правильность сборки и отправку заказа на участок упаковки, контроля или отгрузки.

При формировании паллеты или контейнера собранная партия товара может быть «привязана» к RFID-метке логистической единицы. После пересечения этой меткой контрольной точки вся партия товара считается перемещенной, отгруженной или переданной на следующий участок.

RFID-метки для склада

Для маркировки продукции, упаковки, транспортной тары, контейнеров, паллет, стеллажей, складских ячеек и оборудования применяются разные виды RFID-меток. Выбор метки зависит от материала поверхности, условий эксплуатации, требуемой дальности считывания, способа крепления, наличия металла, влаги, пыли, механических нагрузок и температурных факторов.

Для маркировки продукции чаще всего используются самоклеящиеся RFID-этикетки. Печать переменной информации на таких этикетках выполняется с помощью RFID-принтера. Это термотрансферный принтер этикеток, дополнительно оснащенный RFID-модулем для записи и проверки RFID-чипа.

Для транспортной тары, паллет, контейнеров, металлических объектов и оборотного оборудования применяются RFID-метки в специальных корпусах. Корпус защищает RFID-чип и антенну от механических повреждений, влаги, загрязнений и позволяет надежно закрепить метку на объекте.

Как правило, RFID-метка для многоразовой транспортной тары является комбинированной. Она может содержать RFID-чип, штриховой код, 2D-код и человекочитаемый номер. Такой формат удобен для складских процессов, потому что один и тот же объект можно идентифицировать несколькими способами: автоматически через RFID-портал, ручным RFID-считывателем, сканером штриховых кодов или визуально по напечатанному номеру.

Вариантов RFID-меток для склада много: от многослойных самоклеящихся этикеток для пластиковой тары до специализированных корпусных RFID-меток для металла с разными вариантами крепления — клеевым, винтовым, заклепочным, стяжками или другими механическими способами.

Примеры RFID-меток для склада

Многослойная RFID-этикетка Inotec для пластиковой тары

Многослойные RFID-этикетки применяются для маркировки пластиковой оборотной тары, контейнеров, ящиков и других логистических единиц. Такие метки могут использоваться в складских процессах, где важны устойчивость к износу, надежное приклеивание и возможность комбинировать RFID-идентификацию с визуальной маркировкой.

Многослойная RFID-этикетка Inotec для металлической тары, стеллажей и мест хранения

Для металлических контейнеров, стеллажей, складских ячеек и других объектов, находящихся рядом с металлом, применяются специальные RFID-метки, рассчитанные на работу в таких условиях. Обычная RFID-этикетка рядом с металлом может считываться нестабильно, поэтому для металлических поверхностей подбираются специальные материалы и конструкции меток.

Корпусная комбинированная RFID-метка Smart-DOME Freestyle компании Smart-TEC

Корпусные комбинированные RFID-метки применяются для маркировки объектов, которые эксплуатируются в более жестких условиях: транспортной тары, контейнеров, оборудования, металлических изделий, производственного инвентаря и складских активов. Такие метки могут сочетать RFID-чип, NFC или HF/UHF-компоненты, штриховой код, QR-код, серийный номер и логотип предприятия.

При выборе RFID-метки для склада важно учитывать не только цену самой метки, но и надежность считывания в реальных условиях эксплуатации. Метка должна соответствовать объекту маркировки, поверхности нанесения, расстоянию считывания, способу крепления, сроку службы и сценарию работы RFID-системы.

Комбинированные схемы учета RFID и штриховых кодов

Схемы учета на складе могут значительно различаться. В одних проектах RFID применяется только для контроля транспорта и паллет, в других — для маркировки каждой логистической единицы, тары, ячейки хранения и складской техники. Часто RFID комбинируется со штриховыми кодами и 2D-кодами.

Например, основной учет продукции может вестись по штриховым кодам, а RFID-метками оснащаются транспортная тара, поддоны, ящики, контейнеры, тележки, погрузчики и гидравлические тележки. При формировании заказа продукция сканируется по штриховому коду, а собранная партия привязывается к RFID-метке паллеты или контейнера. При пересечении RFID-меткой контрольной точки вся партия товара автоматически считается убывшей со склада или переданной на следующий этап обработки.

Такой подход позволяет сохранить точность штрихкодового учета и одновременно получить преимущества RFID: автоматическое считывание, фоновый контроль, ускорение операций, выявление пропущенных действий и повышение прозрачности складской логистики.

Преимущества RFID на складе

• автоматическая фиксация перемещения грузов и транспорта;
• снижение количества ошибок ручного сканирования;
• ускорение приемки, отгрузки, инвентаризации и комплектации заказов;
• контроль паллет, контейнеров, ящиков, тележек и оборотной тары;
• возможность фонового контроля складских операций;
• поиск потерянных или неправильно размещенных грузов;
• интеграция с WMS, ERP, весовыми, видеонаблюдением и системами позиционирования;
• повышение прозрачности логистических процессов.

Вывод

RFID-технология на складе — это не просто замена штрихового кода, а инструмент расширения возможностей складского учета. Она позволяет автоматически фиксировать события, контролировать перемещение логистических единиц, ускорять операции и получать дополнительные данные для управления складом.

Наиболее эффективные проекты строятся не на отдельной установке RFID-считывателей, а на комплексном подходе: правильной маркировке объектов, выборе подходящих RFID-меток, интеграции с WMS или ERP, настройке контрольных точек, обучении персонала и поэтапном внедрении. В таком формате RFID становится надежным технологическим слоем для автоматизации складской логистики и повышения качества оперативного учета.
