RFID на складі

RFID-технології на складі застосовуються для автоматизації обліку, контролю переміщень, диспетчеризації транспорту, ідентифікації логістичних одиниць і зменшення кількості помилок під час складських операцій. Залежно від завдань підприємства RFID може використовуватися як самостійний інструмент контролю або як додатковий технологічний шар до WMS, ERP, штрихкодової маркировки та систем відеоспостереження.

На практиці RFID не завжди замінює штрихові коди, QR-коди або DataMatrix-коди. Найчастіше радіочастотна ідентифікація доповнює наявні схеми обліку, прискорює операції, забезпечує фоновий контроль і допомагає автоматично фіксувати події, які під час ручного сканування можуть бути пропущені.

Основні варіанти застосування RFID на складі

• RFID-контроль транспорту;
• RFID-портали, або RFID-гейти, на воротах і рампах;
• ручні RFID-зчитувачі та термінали збору даних;
• мобільні навантажувачі з RFID-системами;
• RFID-маркування логістичних одиниць під час збирання замовлень;
• RFID-контроль тари, палет, контейнерів і складських місць зберігання.

RFID-контроль транспорту

У багатьох проєктах RFID-контроль транспорту є одним із найбільш зрозумілих та ефективних варіантів початку впровадження RFID-системи обліку. Насамперед ідеться про автоматизацію контролю автомобільного транспорту на КПП, автомобільних вагах, у зонах завантаження, розвантаження та проїзду територією складського комплексу.

RFID-система автоматично фіксує прибуття і вибуття транспорту, проходження контрольних точок, час перебування на території, заїзд до рампи або на вагову. Це дає змогу організувати диспетчеризацію транспорту, контролювати таймінг логістичних операцій і керувати рухом автомобілів територією складу або виробничого підприємства.

У деяких випадках уже наявні технічні талони тягачів оснащені RFID-мітками й можуть використовуватися як готові ідентифікатори. Це зменшує витрати на додаткове маркування транспорту. Якщо підприємство має власний автопарк, RFID-мітками можна додатково оснащувати причепи, напівпричепи, контейнери та іншу транспортну тару. Такий підхід дає змогу контролювати не лише прибуття автомобіля, а й фактичне переміщення конкретної логістичної одиниці.

RFID-контроль транспорту особливо корисний під час роботи з автомобільними вагами. Система може автоматично визначати транспортний засіб, фіксувати подію зважування, пов’язувати дані з документами, рейсом, замовленням або поставкою. Це зменшує вплив людського фактора та прискорює проходження контрольних операцій.

RFID-контроль залізничного транспорту

З RFID-контролем залізничного транспорту ситуація складніша. Технічно автоматична ідентифікація вагонів, локомотивів і пломб можлива, однак у багатьох країнах відсутній єдиний обов’язковий стандарт оснащення вагонів RFID-мітками. Різні галузі та підприємства намагаються маркувати вагони власними способами, при цьому залізниця під час приймання вагонів може вимагати видаляти «зайві» мітки, зокрема етикетки зі штриховими кодами.

Тому RFID-облік залізничного транспорту частіше розглядається в межах локальних проєктів: на закритих територіях підприємств, промислових майданчиках, терміналах, кар’єрах, металургійних і цементних заводах. Для повноцінного масштабного впровадження необхідна єдина стандартизація на рівні залізничної інфраструктури, однак це завдання в багатьох країнах залишається невирішеним десятиліттями.

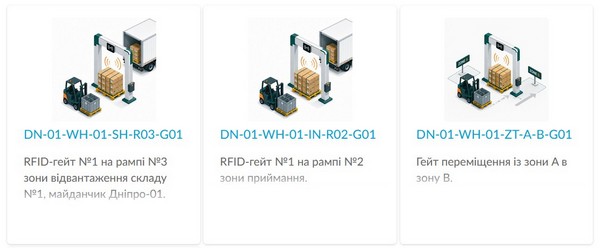

RFID-портали, або гейти, для воріт і рамп

RFID-портали застосовуються на рампах, прохідних, внутрішньоскладських воротах і контрольних точках для автоматичної фіксації переміщення палет, контейнерів, сіток, візків, ящиків та інших логістичних одиниць.

Важливо: на RFID-порталі зазвичай зчитується мітка палетомісця або логістичної одиниці, а не всі RFID-мітки вкладених товарів. Система контролює переміщення саме логістичної одиниці. Список вкладень формується та перевіряється на етапах збирання, комплектації, пакування, розбирання або приймання палетомісця.

Контрольні точки входу та виходу можуть бути організовані на одних воротах. Це дає змогу визначити напрямок переміщення вантажу й автоматично зафіксувати подію проходження через контрольну зону.

Оснащення воріт завантаження та розвантаження RFID-порталами забезпечує автоматичний контроль переміщення палет і транспортної тари. Система фіксує час прибуття і вибуття вантажів, проходження контрольних зон, переміщення між ділянками складу, а також операції розпакування, розміщення або відправлення логістичних одиниць.

Архітектурно RFID-портали є комплексним програмно-апаратним рішенням. До його складу входять RFID-зчитувачі, антени, контролери, комунікаційна серверна програма, центральна база даних, а також автономні локальні бази даних для роботи системи у разі тимчасової втрати зв’язку з центральною базою. Додатково реалізуються інтеграційні рішення для обміну даними з обліковими системами підприємства: WMS, ERP, EAM, MES/MAS та іншими програмними комплексами.

Завдання RFID-серверної програми — забезпечувати безперебійну роботу RFID-контуру: зчитування RFID-міток, обробку подій, запис даних у базу, обмін інформацією з обліковими системами, а також керування зовнішніми пристроями — шлагбаумами, світлофорами, сигнальними колонами, табло, звуковою та світловою індикацією.

Важливо: уся складська бізнес-логіка залишається на стороні облікового програмного забезпечення — WMS, ERP, EAM або іншої системи складського обліку. RFID-підсистема не замінює облікову систему, а забезпечує роботу радіочастотного контуру: зчитування міток, передавання подій, підтвердження проходження контрольних точок і обмін даними з програмами обліку.

RFID-портал може працювати як основна точка автоматичного обліку або як тіньова дублююча система до ручного сканування логістичних номерів. У другому випадку система допомагає виявляти пропущені операції ручного сканування та розбіжності між фактичним переміщенням вантажу й даними в WMS або ERP.

Ручні RFID-зчитувачі

Ручні RFID-зчитувачі і термінали збору даних з RFID-модулем дають змогу працювати з RFID-мітками, штриховими кодами, QR-кодами та DataMatrix-кодами в одному пристрої. Це зручно для складів, де одночасно використовуються різні технології ідентифікації.

Ручні RFID-зчитувачі застосовуються для приймання, інвентаризації, пошуку товарів, контролю відвантаження, перевірки палет, роботи з транспортною тарою та уточнення даних у спірних ситуаціях. Ними можуть оснащуватися комірники, комплектувальники замовлень, співробітники зони приймання, водії мобільних навантажувачів і персонал, відповідальний за контроль відвантажень.

Як правило, RFID-ідентифікація не замінює повністю штрихкодове маркування, а доповнює його. Штриховий код, QR-код або DataMatrix-код зручний для точного візуального контролю та адресної операції сканування. RFID зручний тоді, коли потрібно швидко зчитати мітку без прямої видимості, виконати групове зчитування, знайти об’єкт або автоматично підтвердити факт переміщення.

Ручний RFID-зчитувач також використовується у разі збоїв зчитування на RFID-порталі. З його допомогою співробітник може перевірити RFID-мітку палетомісця, уточнити причину збою, визначити пошкоджену мітку, помилку розміщення або проблему з налаштуванням зони зчитування.

Мобільні навантажувачі з RFID-системами

Оснащення мобільних навантажувачів RFID-системами дає змогу організувати як фоновий контроль складських операцій, так і основний облік розміщення вантажів. Такий підхід особливо корисний на складах з великою кількістю палет, контейнерів, оборотної тари та зон зберігання.

У базовому варіанті RFID-зчитувач на навантажувачі передає дані про мітку тоді, коли вона з’являється в зоні зчитування, і фіксує момент, коли мітка зникає з цієї зони. Ці дані можна зіставляти з іншими подіями: скануванням штрихового коду місця зберігання, координатами перебування навантажувача, даними WMS, показаннями RFID-порталів і відеоспостереженням.

Такий сценарій дає змогу виявляти помилки розміщення, шукати «загублені» вантажі — ті, що фактично були переміщені, але не були коректно внесені до системи, а також контролювати випадки, коли водій навантажувача не вказав код місця зберігання. Якщо мітка перестала зчитуватися в певній зоні, система може приблизно визначити координати розміщення вантажу.

Координатний RFID-контроль складу

Наступний рівень автоматизації — координатний RFID-контроль. Повний RFID-контроль складського приміщення можливий тоді, коли RFID-мітками промарковані зони зберігання, стелажі, ряди, полиці, комірки, тара та логістичні одиниці, а складська техніка оснащена RFID-зчитувачами.

В ідеальному варіанті RFID-система інтегрується з WMS, системою позиціонування складської техніки та співробітників, а також із системою відеоспостереження. Лише комплексний підхід дає змогу зіставляти RFID-події, дії операторів, переміщення техніки, дані обліку та фактичну картину на складі.

Впровадження координатної RFID-системи починається з маркування складу. Стелажні місця зберігання — ряди, секції, полиці, комірки та зони — оснащуються RFID-мітками. Пасивні RFID-мітки мають порівняно невисоку вартість, тому координатна сітка складу може бути достатньо деталізованою.

Щоб координатна сітка запрацювала, мобільні навантажувачі дооснащуються RFID-зчитувачами та антенами. Під час переміщення продукції в палетах, контейнерах або ящиках система може фіксувати номер RFID-мітки тари та номер RFID-мітки комірки зберігання.

Для цього на навантажувач можуть встановлюватися кілька антен:

• перша антена зчитує RFID-мітку переміщуваного вантажу або тари;
• друга антена зчитує RFID-мітку комірки або зони зберігання;
• третя антена може використовуватися для зчитування підлогових RFID-міток і уточнення маршруту руху навантажувача.

RFID не замінює WMS, а доповнює її

Важливо: впровадження RFID-системи на складі не замінює WMS або ERP-систему, а доповнює контур складського обліку технологією радіочастотної ідентифікації. Для ефективної роботи RFID потрібна інтеграція з обліковою системою підприємства, доопрацювання бізнес-логіки, налаштування подій, правил контролю та сценаріїв обробки винятків.

Навіть після впровадження RFID усі ключові об’єкти складу бажано маркувати штриховими кодами або 2D-кодами: товари, місця зберігання, транспортну тару, палети, контейнери та логістичні одиниці. Це забезпечує резервний, візуально зрозумілий і технологічно надійний спосіб ідентифікації.

RFID особливо ефективний там, де потрібно прискорити операції, автоматизувати контроль переміщення, зменшити кількість ручних сканувань і отримувати дані про події у фоновому режимі. Штрихові та 2D-коди залишаються важливими для точного підтвердження операцій, роботи з документами, контролю пакування та взаємодії з персоналом.

RFID-маркування під час збирання замовлень

Один із поширених сценаріїв застосування RFID на складі — контроль збирання замовлень і переміщення логістичних одиниць. Порядок роботи може бути таким: спочатку співробітник сканує номер місця зберігання, потім штриховий код або 2D-код товару, після цього код ящика, контейнера або палети, у яку розміщується замовлення. Програма фіксує, де і що було взято, та додає позицію до замовлення.

RFID у цьому сценарії може використовуватися по-різному. В одному варіанті система очікує RFID-мітку ящика або палети із зібраним замовленням. В іншому варіанті додатково зчитуються RFID-мітки товарів, вкладень або транспортної тари. Після проходження RFID-порталу система підтверджує правильність збирання та відправлення замовлення на ділянку пакування, контролю або відвантаження.

Під час формування палети або контейнера зібрана партія товару може бути «прив’язана» до RFID-мітки логістичної одиниці. Після перетину цією міткою контрольної точки вся партія товару автоматично вважається переміщеною, відвантаженою або переданою на наступну ділянку.

RFID-мітки для складу

Для маркування продукції, упаковки, транспортної тари, контейнерів, палет, стелажів, складських комірок та обладнання застосовуються різні види RFID-міток. Вибір мітки залежить від матеріалу поверхні, умов експлуатації, потрібної дальності зчитування, способу кріплення, наявності металу, вологи, пилу, механічних навантажень і температурних факторів.

Для маркування продукції найчастіше використовуються самоклейні RFID-етикетки. Друк змінної інформації на таких етикетках виконується за допомогою RFID-принтера. Це термотрансферний принтер етикеток, додатково оснащений RFID-модулем для запису та перевірки RFID-чипа.

Для транспортної тари, палет, контейнерів, металевих об’єктів та оборотного обладнання застосовуються RFID-мітки у спеціальних корпусах. Корпус захищає RFID-чип і антену від механічних пошкоджень, вологи, забруднень і дає змогу надійно закріпити мітку на об’єкті.

Як правило, RFID-мітка для багаторазової транспортної тари є комбінованою. Вона може містити RFID-чип, штриховий код, 2D-код і людиночитний номер. Такий формат зручний для складських процесів, тому що один і той самий об’єкт можна ідентифікувати кількома способами: автоматично через RFID-портал, ручним RFID-зчитувачем, сканером штрихових кодів або візуально за надрукованим номером.

Варіантів RFID-міток для складу багато: від багатошарових самоклейних етикеток для пластикової тари до спеціалізованих корпусних RFID-міток для металу з різними варіантами кріплення — клейовим, гвинтовим, заклепковим, стяжками або іншими механічними способами.

Приклади RFID-міток для складу

Багатошарова RFID-етикетка Inotec для пластикової тари

Багатошарові RFID-етикетки застосовуються для маркування пластикової оборотної тари, контейнерів, ящиків та інших логістичних одиниць. Такі мітки можуть використовуватися у складських процесах, де важливі стійкість до зношування, надійне приклеювання та можливість комбінувати RFID-ідентифікацію з візуальним маркуванням.

Багатошарова RFID-етикетка Inotec для металевої тари, стелажів і місць зберігання

Для металевих контейнерів, стелажів, складських комірок та інших об’єктів, що розташовані поруч із металом, застосовуються спеціальні RFID-мітки, розраховані на роботу в таких умовах. Звичайна RFID-етикетка поруч із металом може зчитуватися нестабільно, тому для металевих поверхонь підбираються спеціальні матеріали та конструкції міток.

Корпусна комбінована RFID-мітка Smart-DOME Freestyle компанії Smart-TEC

Корпусні комбіновані RFID-мітки застосовуються для маркування об’єктів, які експлуатуються у складніших умовах: транспортної тари, контейнерів, обладнання, металевих виробів, виробничого інвентарю та складських активів. Такі мітки можуть поєднувати RFID-чип, NFC або HF/UHF-компоненти, штриховий код, QR-код, серійний номер і логотип підприємства.

Під час вибору RFID-мітки для складу важливо враховувати не лише ціну самої мітки, а й надійність зчитування в реальних умовах експлуатації. Мітка має відповідати об’єкту маркування, поверхні нанесення, відстані зчитування, способу кріплення, строку служби та сценарію роботи RFID-системи.

Комбіновані схеми обліку RFID і штрихових кодів

Схеми обліку на складі можуть суттєво відрізнятися. В одних проєктах RFID застосовується лише для контролю транспорту і палет, в інших — для маркування кожної логістичної одиниці, тари, комірки зберігання та складської техніки. Часто RFID комбінується зі штриховими кодами та 2D-кодами.

Наприклад, основний облік продукції може вестися за штриховими кодами, а RFID-мітками оснащуються транспортна тара, піддони, ящики, контейнери, візки, навантажувачі та гідравлічні візки. Під час формування замовлення продукція сканується за штриховим кодом, а зібрана партія прив’язується до RFID-мітки палети або контейнера. Під час перетину RFID-міткою контрольної точки вся партія товару автоматично вважається такою, що вибула зі складу або передана на наступний етап обробки.

Такий підхід дає змогу зберегти точність штрихкодового обліку й водночас отримати переваги RFID: автоматичне зчитування, фоновий контроль, прискорення операцій, виявлення пропущених дій і підвищення прозорості складської логістики.

Переваги RFID на складі

• автоматична фіксація переміщення вантажів і транспорту;
• зменшення кількості помилок ручного сканування;
• прискорення приймання, відвантаження, інвентаризації та комплектації замовлень;
• контроль палет, контейнерів, ящиків, візків і оборотної тари;
• можливість фонового контролю складських операцій;
• пошук загублених або неправильно розміщених вантажів;
• інтеграція з WMS, ERP, ваговими, відеоспостереженням і системами позиціонування;
• підвищення прозорості логістичних процесів.

Висновок

RFID-технологія на складі — це не просто заміна штрихового коду, а інструмент розширення можливостей складського обліку. Вона дає змогу автоматично фіксувати події, контролювати переміщення логістичних одиниць, прискорювати операції й отримувати додаткові дані для управління складом.

Найефективніші проєкти будуються не на окремому встановленні RFID-зчитувачів, а на комплексному підході: правильному маркуванні об’єктів, виборі відповідних RFID-міток, інтеграції з WMS або ERP, налаштуванні контрольних точок, навчанні персоналу та поетапному впровадженні. У такому форматі RFID стає надійним технологічним шаром для автоматизації складської логістики та підвищення якості оперативного обліку.
