Промислові корпусні RFID-мітки для металевих поверхонь

Промислові корпусні RFID-мітки для металевих поверхонь застосовуються для маркування, обліку та автоматизованої інвентаризації обладнання, металевих контейнерів, багатооборотної тари, вагонів, цистерн, інструменту та інших матеріальних активів.

На відміну від звичайних RFID-етикеток, RFID hard tags для металу мають захищену конструкцію, розраховану на механічні навантаження, вологу, забруднення, температурні перепади та тривалу промислову експлуатацію. Залежно від задачі вони можуть кріпитися клеєм, саморізами, гвинтами, заклепками або пластиковими стяжками.

Корпусна RFID-мітка для металевого обладнання, контейнерів і промислового інвентарю

Коли потрібні корпусні RFID-мітки

Компактні друковані OnMetal-мітки добре підходять для маркування обладнання та основних засобів, якщо поверхня відносно рівна і не піддається сильним механічним навантаженням. Але у складніших умовах експлуатації доцільно використовувати RFID hard tags — корпусні, ударостійкі та захищені мітки.

Такі рішення особливо актуальні для:

металевих контейнерів і багатооборотної тари;
залізничних вагонів і цистерн;
металевих ємностей і балонів;
виробничих візків і вагонеток;
кег та інших оборотних ємностей;
машин, механізмів і великого обладнання;
інструменту та промислового оснащення;
об'єктів, що експлуатуються на вулиці або в агресивному середовищі.

RFID-мітки для металу та способи кріплення

RFID-мітка для металу може використовуватись як постійний ідентифікатор металевого об'єкта та забезпечувати автоматизований облік його переміщень і використання.

Корпусні RFID-мітки випускаються у різних конструктивних виконаннях. Залежно від умов експлуатації та поверхні об'єкта вони можуть кріпитися:

гвинтами;
болтами;
заклепками;
промисловим клеєм;
двосторонньою клейкою стрічкою;
пластиковими стяжками;
комбінованим способом.

Механічне кріплення доцільно використовувати там, де об'єкт експлуатується тривалий час, піддається ударам, вібрації, миттю або значним температурним навантаженням.

Протиударна корпусна RFID-мітка для металевих об'єктів і складних умов експлуатації

Приклад захищеної RFID-мітки для металу, розрахованої на промислову експлуатацію та підвищені механічні навантаження.

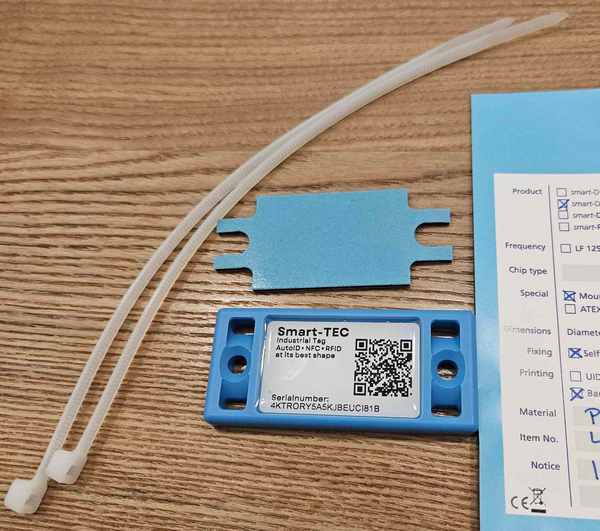

Приклад сучасної корпусної RFID-мітки з мульти-ідентифікацією

Сучасна корпусна RFID-мітка може виконувати значно більше функцій, ніж просто зберігання RFID-ідентифікатора. Хороший приклад — Smart-DOME Freestyle F6630 Industrial UHF — промислова OnMetal RFID-мітка для обладнання, металевої тари, контейнерів та інших матеріальних активів.

Приклад Smart-DOME RFID-мітки для металевих поверхонь. Може застосовуватись для обладнання, контейнерів і багатооборотної тари, підтримуючи RFID-ідентифікацію, штрихкоди, Data Matrix та доступ до цифрового веб-паспорта об`кта.

Мітка дозволяє реалізувати принцип мульти-ідентифікації, коли один фізичний об'єкт можна ідентифікувати кількома способами:

UHF RFID — для дистанційного автоматичного зчитування та інвентаризації;
NFC / HF — для локальної ідентифікації, у відповідному виконанні;
лінійний штрихкод — для роботи зі стандартними сканерами;
Data Matrix або QR-код — для компактної машинної ідентифікації;
текстовий або цифровий номер — для візуальної перевірки;
веб-паспорт об'єкта — перехід за QR-кодом або Data Matrix до цифрової картки обладнання, контейнера чи іншого активу.

Такий підхід дозволяє використовувати одну і ту саму мітку в різних бізнес-процесах. RFID може застосовуватись для автоматичної інвентаризації або контролю проходження через RFID-портал, штрихкод і Data Matrix — для локальних операцій зі сканером, а веб-паспорт — для швидкого доступу працівника, сервісного спеціаліста або користувача до цифрової інформації про об'єкт.

Таким чином, корпусна RFID-мітка стає не просто носієм одного ідентифікатора, а єдиною точкою ідентифікації фізичного активу.

Кілька варіантів кріплення однієї RFID-мітки

Smart-DOME Freestyle F6630 Industrial UHF також добре показує, чому спосіб кріплення потрібно підбирати під конкретний об'єкт і умови експлуатації.

Для однієї RFID-мітки можуть застосовуватись різні варіанти встановлення:

клейова пластина або промисловий клей — для рівних поверхонь без необхідності механічної фіксації;
саморізи, гвинти або заклепки — для обладнання, контейнерів та інших об'єктів, де потрібне надійне довготривале кріплення;
пластикові стяжки — для рам, труб, решітчастих конструкцій, кабелів або об'єктів, на яких свердління чи приклеювання небажані.

Тому при виборі корпусної RFID-мітки важливо враховувати не лише частоту, дальність зчитування та клас захисту, а й реальний спосіб встановлення на об'єкт.

Чим корпусні OnMetal RFID-мітки відрізняються від звичайних

Металева поверхня суттєво впливає на роботу звичайної RFID-антени та може зменшувати дальність або повністю порушувати стабільність зчитування. Тому RFID-мітки для металу мають спеціальну конструкцію, адаптовану для роботи безпосередньо на металевих об'єктах.

Залежно від моделі це може бути спеціальна структура антени, діелектричний або екранувальний шар, жорсткий корпус чи інша конструкція, що забезпечує стабільне RFID-зчитування поблизу металу.

Корпусні промислові RFID-мітки також можуть відрізнятися:

підвищеною ударостійкістю;
захистом від вологи та пилу;
стійкістю до хімічних середовищ;
роботою при високих і низьких температурах;
стійкістю до вібрації та механічного зношування;
різними варіантами постійного кріплення.

Промислова корпусна RFID-мітка для маркування металевих контейнерів та обладнання

Пасивні RFID-мітки без вбудованого джерела живлення

Більшість корпусних RFID-міток для промислового обліку є пасивними. Вони не містять власного джерела живлення та отримують енергію від сигналу RFID-зчитувача.

Це дозволяє використовувати мітку протягом тривалого часу без обслуговування батареї. Залежно від RFID-чипа та налаштувань системи в пам'ять мітки може записуватися унікальний ідентифікатор і додаткова службова інформація.

Дані можуть використовуватися для зв'язку фізичного об'єкта з цифровою карткою в системі обліку, ERP, EAM, CMMS або спеціалізованій системі RFID-інвентаризації.

RFID-маркування металевих контейнерів і тари

Одним із найбільш ефективних сценаріїв застосування корпусних RFID-міток є облік металевої багатооборотної тари та контейнерів.

Кожна одиниця тари отримує унікальну RFID-мітку та цифровий паспорт, у якому можуть зберігатися:

унікальний номер контейнера;
тип і призначення;
поточне місцезнаходження;
відповідальна дільниця або підрозділ;
історія переміщень;
кількість циклів використання;
технічний стан;
дані про миття та очищення;
ремонти;
вміст або остання операція;
результати інвентаризацій.

Такий підхід дозволяє контролювати не лише наявність об'єкта, а й його фактичний оборот між виробничими дільницями, складами, філіями або підприємствами.

RFID для вагонів, цистерн і великого обладнання

Для великих металевих об'єктів, таких як залізничні вагони, цистерни, ємності та важке обладнання, особливо важливі стабільність зчитування, механічна міцність мітки та надійне кріплення.

У таких випадках зазвичай використовуються більші корпусні RFID-мітки, розраховані на тривалу експлуатацію та роботу у зовнішніх умовах. Залежно від проєкту вони можуть встановлюватися гвинтами, заклепками або промисловим клеєм.

Корпусна RFID-мітка для контейнерів, обладнання та металевих ємностей

Корпусні RFID-мітки або друковані OnMetal-етикетки

Для різних об'єктів оптимальними є різні типи RFID-маркування.

Задача	Рекомендований тип RFID-мітки
Маркування обладнання та основних засобів у приміщенні	друкована OnMetal RFID-етикетка
Обмежене місце для маркування	компактна OnMetal RFID-мітка
RFID + штрихкод + Data Matrix + текст	друкована або корпусна RFID-мітка з мульти-ідентифікацією
RFID + Data Matrix / QR + веб-паспорт	RFID-мітка з мульти-ідентифікацією
Контейнери та багатооборотна тара	захищена або корпусна RFID-мітка
Сильні удари, вібрація та механічне зношування	ударостійкий RFID hard tag
Вагони, цистерни та важке обладнання	промислова корпусна RFID-мітка
Потрібне кріплення гвинтами, саморізами, стяжками або заклепками	корпусна RFID-мітка з відповідною конструкцією кріплення

Тому при виборі RFID-мітки важливо починати не з конкретної моделі, а з аналізу самого об'єкта, умов експлуатації, способу встановлення та майбутнього бізнес-процесу обліку.

Автоматизована інвентаризація та контроль переміщень

RFID дозволяє перейти від ручної перевірки номерів до автоматизованого контролю наявності та переміщення об'єктів.

Залежно від задачі можуть застосовуватись:

ручні RFID-зчитувачі;
мобільні RFID-термінали;
стаціонарні RFID-пости;
RFID-ворота та портали;
автоматичні зони контролю переміщень.

Це особливо корисно при великій кількості однотипних контейнерів, тари, обладнання або інвентарю, коли ручна ідентифікація займає багато часу та створює високий ризик помилок.

Веб-паспорт як частина системи ідентифікації

За наявності Data Matrix або QR-коду RFID-мітка може також забезпечувати прямий доступ до веб-паспорта об'єкта — цифрової картки обладнання, контейнера, інструменту або іншого активу.

Для відкриття веб-паспорта не обов'язково мати спеціалізований RFID-зчитувач: достатньо відсканувати код смартфоном або стандартним сканером.

У веб-паспорті можуть бути доступні технічні характеристики, серійний номер, статус, місцезнаходження, історія обслуговування, документи, фото та інша інформація, необхідна користувачу або сервісному персоналу.

Підбір і тестування RFID-міток для металу

Навіть спеціалізовані RFID-мітки для металу необхідно перевіряти на реальному об'єкті перед серійним впровадженням.

На якість роботи впливають:

матеріал і товщина металу;
геометрія об'єкта;
місце кріплення;
орієнтація RFID-мітки;
тип і потужність зчитувача;
розташування RFID-антен;
необхідна дальність зчитування;
температура, вологість, забруднення та механічні навантаження.

Практичне тестування дозволяє підібрати не просто RFID-мітку з відповідними паспортними характеристиками, а рішення, яке стабільно працює у реальному виробничому процесі.

Vostok-IT допомагає підібрати друковані, гнучкі, корпусні та захищені RFID-мітки для металевих об'єктів, протестувати їх на реальному обладнанні, підібрати RFID-зчитувачі та інтегрувати маркування у системи обліку, інвентаризації, простежуваності та управління активами.

З питань підбору RFID-міток можна надіслати запит на vostok@pkf.dp.ua, скористатися формою зворотного зв'язку або зв'язатися з нашими спеціалістами за мобільним телефоном (067) 384-69-83.
